热熔型反光道路标线施工步骤

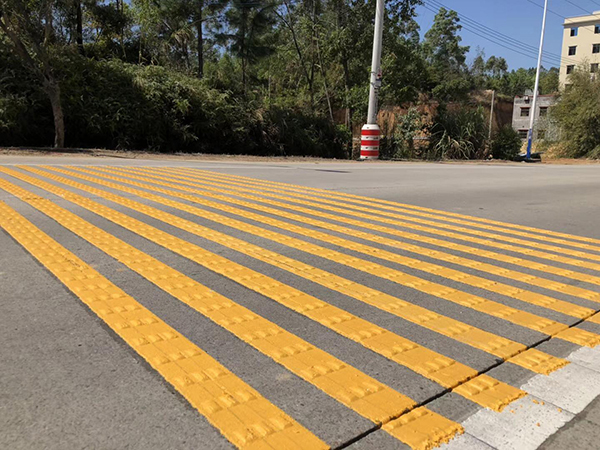

　　热熔标线是道路标线的一种。道路标线分为：热熔标线，常温冷漆标线，彩色防滑标线，振荡防滑反光标线和预成型标线。 热熔标线是目前我国道路标线上应用广的一种标线。他施工时间短，耐磨性高，造价低。
　　
　　热熔标线施工必须进行路面清扫、放样、整修、安全措施等程序，为获得满意的质量，必须注意各个环节的配合。今天，小编就来给大家详细讲解一下关于热熔型反光道路标线施工的7个步骤。
　　
　　施工步骤：
　　
　　一、到达现场后，首先考虑路面的宽度、交通量等因素，充分运用标志、路栏等安全设施，配备交通管理员，管理好行人和交通，尽量防止事故发生。
　　
　　二、材料的熔融
　　
　　热熔釜一般装载于车上，热熔釜配备以天然气为燃料的煤气燃烧器和搅拌装置。应用这些设备将材料加热，搅拌，直到熔融，使之成为符合要求的涂料。涂料的溶解情况对于操作、粘接、修整都有影响，所以要给予足够的注意。以液化石油气为燃料的热熔釜，可实现温度自动控制，可以保证涂料溶化过程的稳定性。
　　
　　材料熔融过程中应注意以下几点：
　　
　　1）温度管理严格要求
　　
　　①避免长时间高温加热，防止涂料变色。
　　
　　②根据涂敷量和粘度的要求调节火候和转速。
　　
　　③涂敷量少时使用小火。
　　
　　④熔融涂料运距不宜过长。
　　
　　⑤锅溶解时要特别注意温度的控制，注意安全。
　　
　　2）要充分搅拌、混合，使涂料均匀。
　　
　　3）供给规定粘度的涂料。
　　
　　4）补充新材料时，注意新加入材料的熔融情况。
　　
　　5）要注意加热次数，每锅材料尽量只加热一次，当天作业结束时，尽量不使剩余涂料过多。
　　
　　6）涂料中含有大量空气，注意突然沸腾引发事故。
　　
　　7）热熔釜周围不要放置易燃物品。

　　
　　三、路面的清扫
　　
　　涂料与路面结合牢固的重要条件是保持接触面的干净。熔融型公路涂料在施工中的重要操作之一就是清扫路面。路面上的灰尘、泥沙及水分是妨碍涂料粘接的主要因素。
　　
　　四、放样
　　
　　首先做好交通管理，然后进行标线位置的测量，按设计图纸表明的位置和图形用测量用具和粉笔在路面上做出标记。
　　
　　五、涂底油
　　
　　为提高路面与涂料的粘接力，须在路面上涂抹底漆。底漆由合成树脂、可塑剂、芳香族溶剂构成。底漆应根据不同的路面材料选用不同的类型。
　　
　　底漆的涂抹量过多或过少都会降低路面与涂膜间的粘接力。根据路面状况和底漆特性，一般每平方米涂抹150g～200g底漆为好。当底漆不粘轮胎，也不粘灰尘、砂土时，才可进行标线涂布作业。
　　
　　六、涂敷
　　
　　涂敷作业是标线施工中关键的一步，应按操作程序严格把关。
　　
　　涂敷操作程序及注意事项：
　　
　　1）涂覆前应仔细进行施工机具的检查，保证设备处于完好状态。预先进行试画，检查色泽、厚度、宽度、玻璃珠撒布量等，必要时进行参数调整。
　　
　　2）标线的涂敷应在底漆溶剂干燥后进行，在底漆还未干燥前就画标线，溶剂会穿透未硬化的涂膜，造成溶剂气泡，并污染标线。
　　
　　3）为保证夜间的识别性，在标线涂敷时要撒布玻璃珠，经验表明玻璃珠的直径有一半埋入涂膜中反光效果。但要注意，涂料温度高，玻璃珠撒布快，玻璃珠会埋入涂层中；涂料温度低，玻璃珠撒布慢，涂层已接近固化，玻璃珠不能在涂层上粘牢，容易脱落，反光效果很差。玻璃珠撒布要均匀，避免成堆。通常每平米0.3kg～0.5kg，撒布过多，使白天的色调变坏，并产生高低不平，易使灰尘沾粘而降低识别性。
　　
　　4）标线固化。涂膜的干燥从粘接性和修整来看，是自然冷却。
　　
　　5）画线车中的涂料要经常保持混合状态。
　　
　　6）冬季低温时，施工中要采用路面预热措施，防止涂料接触路面后粘度迅速变稠。以致影响涂料与路面的粘接牢度。
　　
　　7）有下列情况，延期施工：刚铺筑的沥青路面易造成对标线的污染；新浇注的混凝土路面，易造成标线剥离。
　　
　　七、修整
　　
　　画标线结束后，应根据实际完成情况，计测工作量。对不符合要求的标线进行修整，去除溢出和垂落的涂膜，检查厚度、尺寸、玻璃珠的撒布情况及线形等。
